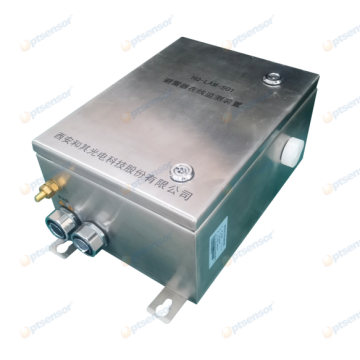

避雷器在线监测系统

避雷器在线监测系统由一台综合监测主机，多台避雷器在线监测装置和母线电压监测装置组成，主要用于实时监测避雷器的工作状况，监测参数包括全电流、阻性电流和动作次数等。实时跟踪各监测单元的分析结果，对数据进行综合分析处理和评估诊断。

避雷器在线监测系统有两路RS485现场总线，每路现场总线可接入32台在线监测装置。每台避雷器在线监测系统配置3只传感器，可同时监测ABC三相避雷器的运行状况。

1）高精度实时检测：采用高精度有源零磁通穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量；

2）分布式测量：采用分布式测量结构，即就地测量和处理，数字信号上传，抗干扰性能优越；

3）新算法：采用动态相量补偿算法，实现高精度测量信号分析；

4）带电安装：可带电安装，即不需要主设备停电安装，方便、快捷的接入系统。

5）有效的诊断分析功能。
