荧光光纤温度在线监测系统-解决方案

发布时间:2021-10-13 作者: 和其光电

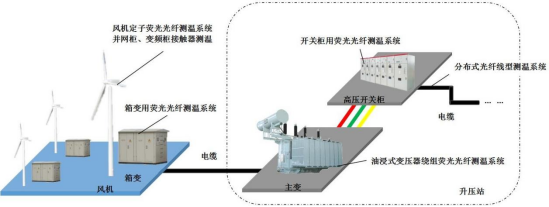

根据风力发电场的结构,将以上监测技术应用于风场设备如下图 所示:
风机上风机并网柜、变频柜触点测温、齿轮箱,风机定子温度监测。
风机下:箱变温度监测。
升压站:升压主变压器的绕组温度智能监测、高低压开关柜触头及电缆接头温度智能监测、站内电缆沟电缆运行温度监测。
                                图1

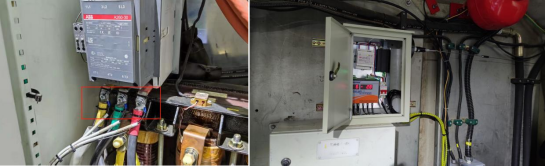

1.风机并网柜、变频柜触点测温

 一般安装位置:风机顶部并网柜、变频柜内并网柜输入侧 U、并网柜输入侧 V、并网柜输入侧 W、并网柜发电机定子侧 U、并网柜发电机定子侧 V、并网柜发电机定子侧 W、变频柜网侧接触器 U、变频柜网侧接触器 V、变频柜网侧接触器 W

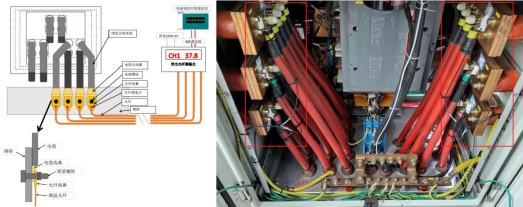

如下图 2 所示,将测温光纤头部的线鼻与出线电缆接头的线鼻共同用螺栓压接在铜排上,光纤随电缆走线至测温仪安装位置与荧光光纤测温仪连接,荧光光纤测温仪需要 AC 220V 供电,可以实现就地温度显示,并通过 485 通信信号将实时温度数据上传至监控软件。

定子引线测温                        并网柜测温

变频温                       主机
                                图2

2.箱式变压器用荧光光纤温控系统用于风电场箱变温度监控

  箱式变压器用荧光光纤测温系统可以直接监测箱式变压器的热点温度,提高设备的运行安全、延长设备的绝缘寿命、即时判断设备的实际负荷能力、最大程度发挥输配电潜能以提高设备的经济效益,具有非常重要的意义。
箱式变压器测温系统安装方案

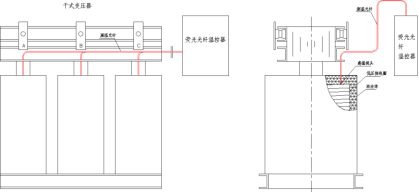

  箱式变压器测温位置在低压绕组或高压绕组和铁芯位置,最高测温需求为 200℃,所以设计箱式变压器测温光纤并结合固定装置,在箱式变压器浇注过程中预留测温孔,测温时将光纤植入测温孔内可直接测量绕组位置处温度。测温示意图如图 3 所示。

                    图3

3.油浸式变压器绕组荧光光纤温控系统(风电场主变压器温度监控)

荧光光纤测温系统介绍

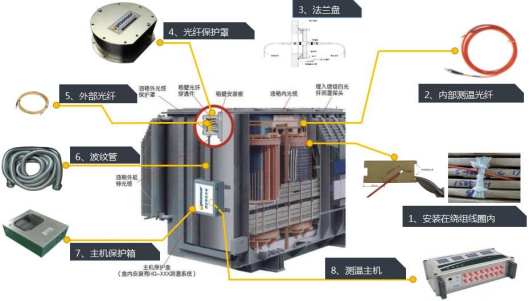

     整套测温系统主要由光纤测温主机、荧光光纤传感器、转接光缆、贯通器、法兰盘等组成。荧光光纤传感器直接放置在变压器绕组线圈发热部位,法兰盘保障变压器自身结构的密封性,将荧光光纤传感器另一端与转接光缆一端分别连接在法兰盘上贯通器的内、外部两侧, 用以实现光信号的传输,转接光纤另一端与荧光光纤测温仪连接,荧光光纤传感器将光信号传给测温主机,测温主机将收到的光信号解调为温度信号后本机显示并通过 485 接口与监控系统进行通信,以此来实现对变压器绕组温度的实时监测。

                       图4

4.高压开关柜用荧光光纤温控系统

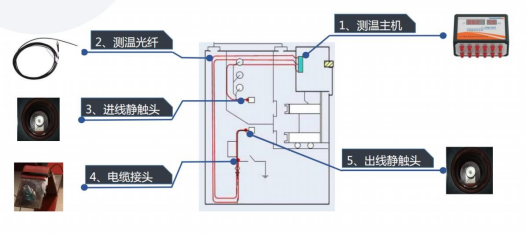

        如图 5 所示,光纤测温仪安装于开关柜二次室,测温光纤通常安装于静触头和电缆接头处。

                               图5

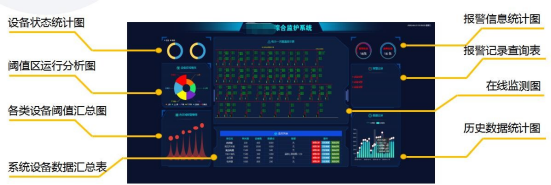

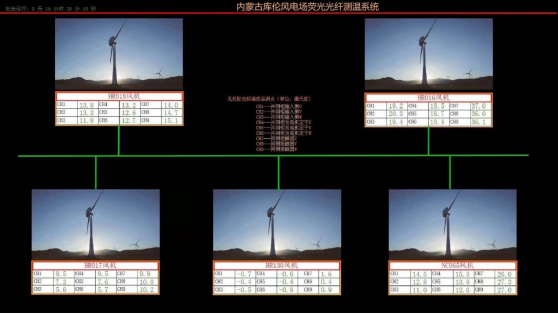

                          软件界面
