干式变压器综合在线监测解决方案

一、概述

干式变压器综合在线监测单元实时监测干式变压器的运行状态参量，主要包括绝缘状态和绕组温度状态等，实现了对干式变压器运行状态的实时监测和态评估，以及对风机的控制；并能够科学有效的评估干式变压器的健康状态、绝缘性能、寿命损失等技术指标。

功能特点

1）温度监测：采用国内先进的多通道光纤测温技术，实现对干式变压器温度状态的精准监测，包括高压和低压绕组温度，铁芯温度；

2）局部放电监测：采用HFCT传感器对干式变压器绝缘状态进行监测；

3）综合评估：通过多传感器监测，实现了全面监测变压器运行状态，同时结合变压器设计参数、结构参数、实验数据、历史运行数据，对干式变压器运行状态和健康状态的综合评估诊断。

二、方案架构

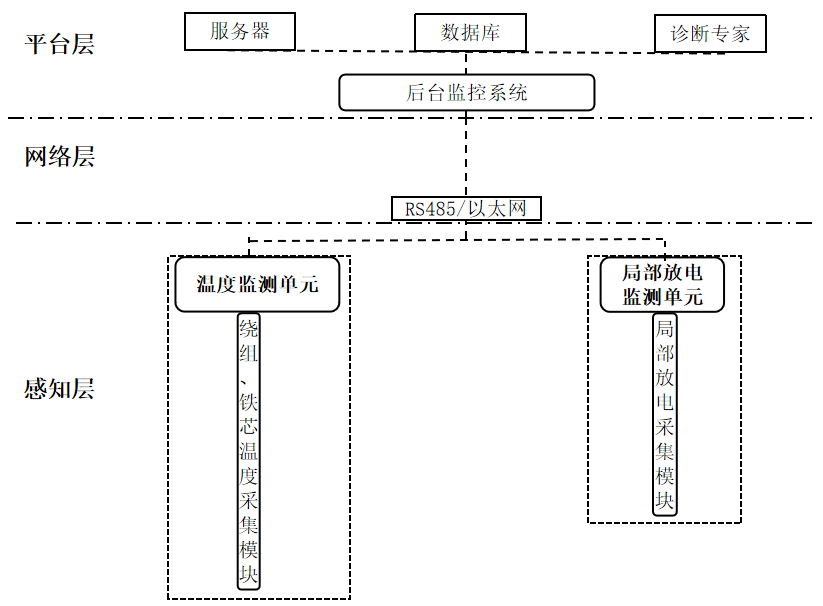

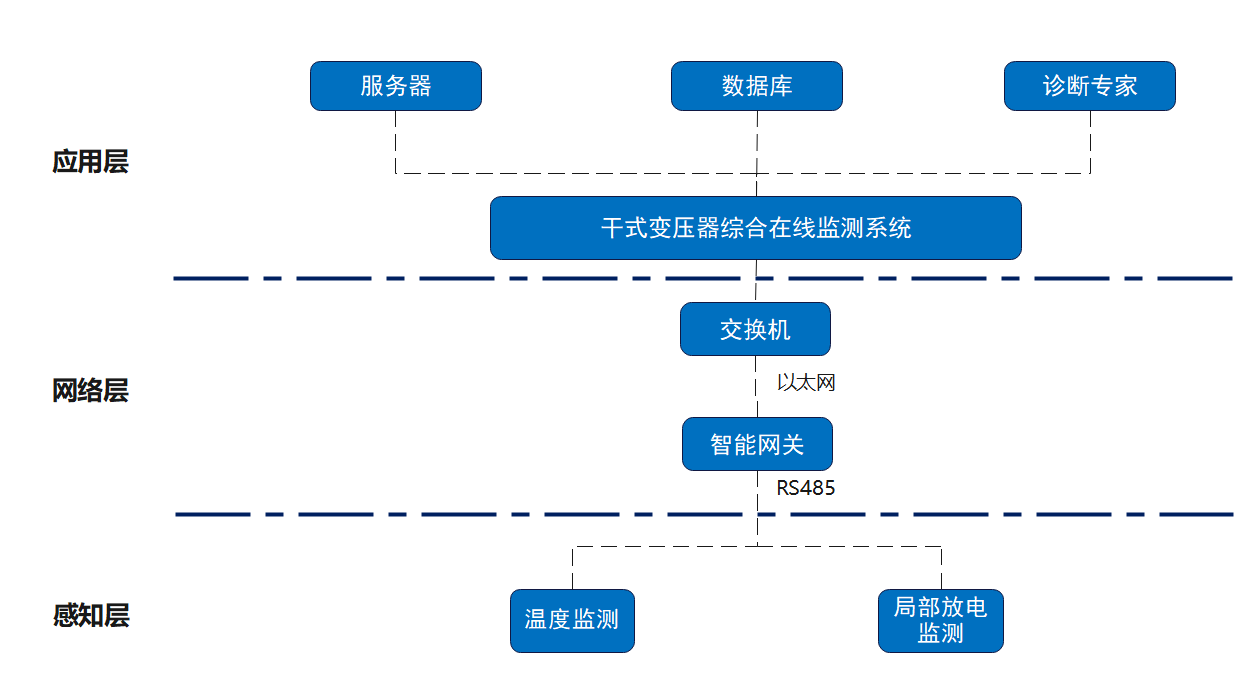

本方案分为三层，即感知层、网络层和应用层。其中感知层通过各种智能化传感器实现数据的采集和汇聚，网络层通过RS485、以太网、4G、Lora等物联网通信技术实现数据的回传，应用层实现各种基本功能和高级功能的应用。

本方案由温度监测和局部放电监测两个单元组成，每个单元可以独立监测单一参量，多个单元也可以组成大的综合系统。

三、功能介绍

3.1 干式变压器绕组、铁芯测温模块

干式变压器绕组、铁芯测温模块主要由荧光光纤温度传感探针、转接光纤、光纤测温仪组成。实现变压器绕组、铁芯、电缆接头等位置温度的在线监测。

功能特点

1）精准测温、测温范围0℃～200℃，测温精度±1℃，性能稳定可靠，测温范围宽，无漂移；

2）产品内部使用嵌入式荧光光纤温度解调软件对光信号进行解调，并集成干式变压器荧光光纤温控系统软件进行信号处理；

3）浇注测温，直接测量热点温升，取代传统热电偶测温，寿命长，稳定性高；

4）高效运维，定位温度异常报警，指导工作人员进行定位检修，节约时间，提高检修效率。

技术参数

3.2 干式变压器局部放电监测模块

采用射频HFCT传感器从变压器接地线获取局部放电信号，通过现场分析装置对采集信号进行提取分析、处理，通过网络将诊断数据发送至远程监控系统。

功能特点

1）检测频带：16kHz～300MHz；

2）最小可检测：实验室5PC放电量；

3）系统可测放电量，放电相位，放电次数，放电脉冲分辨率小于20us，并可根据客户需求提供相关统计参数；

4）系统显示工频周期放电图、二位（Q～Ø），N～Ø，N～Q)；

5）提供放电发展趋势分析、设置报警、进行历史查询以及打印报表等多项功能；

6）系统可定时自动启动监测，实现整个监测过程自动化，也可人工实时启动及关闭监测系统。

技术参数
