避雷器在线监测解决方案

一、概述

金属氧化锌避雷器是电力设备的关键设备之一，流经避雷器上的阻性电流是衡量避雷器绝缘程度的一项重要指标。通过对避雷器的全电流、阻性电流、容性电流、雷击次数及雷击时刻进行实时在线监测，可实现对高压电气设备的绝缘状况进行实时监测；同时，通过分析监测数据可及时发现金属氧化锌避雷器潜在的故障并为状态检修提供重要的数据依据，为电力系统安全、可靠、稳定、经济的运行提供了一个强力、可靠的保证，为运行检修人员提供可靠的设备绝缘信息和科学的检修依据，从而达到减少事故发生，延长检修间隔，减少停电检修次数和时间，提高设备利用率和整体经济效益的目的。

避雷器在线监测系统采用先进的分层分布式结构，应用总线控制技术和模块化设计原理，使系统的抗干扰性能、测量的准确性和稳定性都得到了很大的提高，满足了工业现场实用要求，并采用独有的专家诊断系统对采集的数据进行科学分析诊断，便于及时方便地了解并掌握变电设备的健康状态。

通过实时监测避雷器的全电流、阻性电流、容性电流以及雷击次数、雷击时刻，通过对监测到的数据进行分析、拟合处理，并结合现场工况，可及时地发现避雷器由污秽或内部受潮引起的瓷套泄漏电流或绝缘杆泄漏电流增大等问题，以避免事故的发生。

二、方案架构

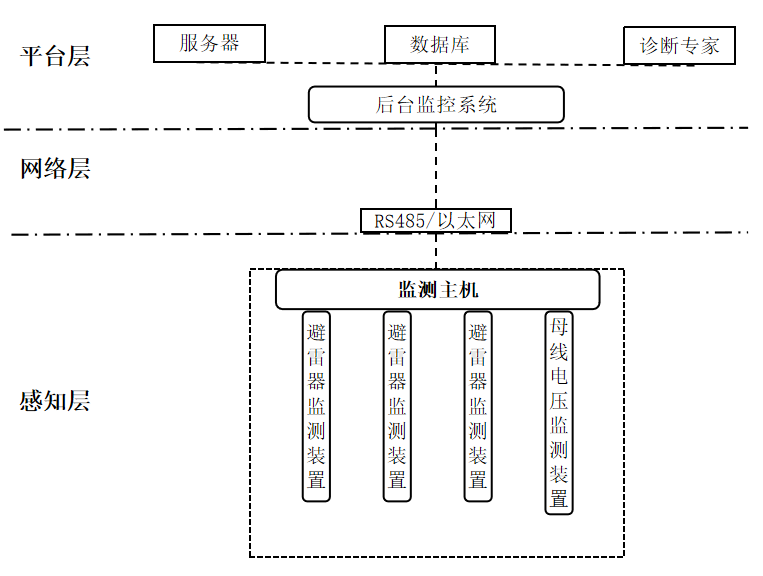

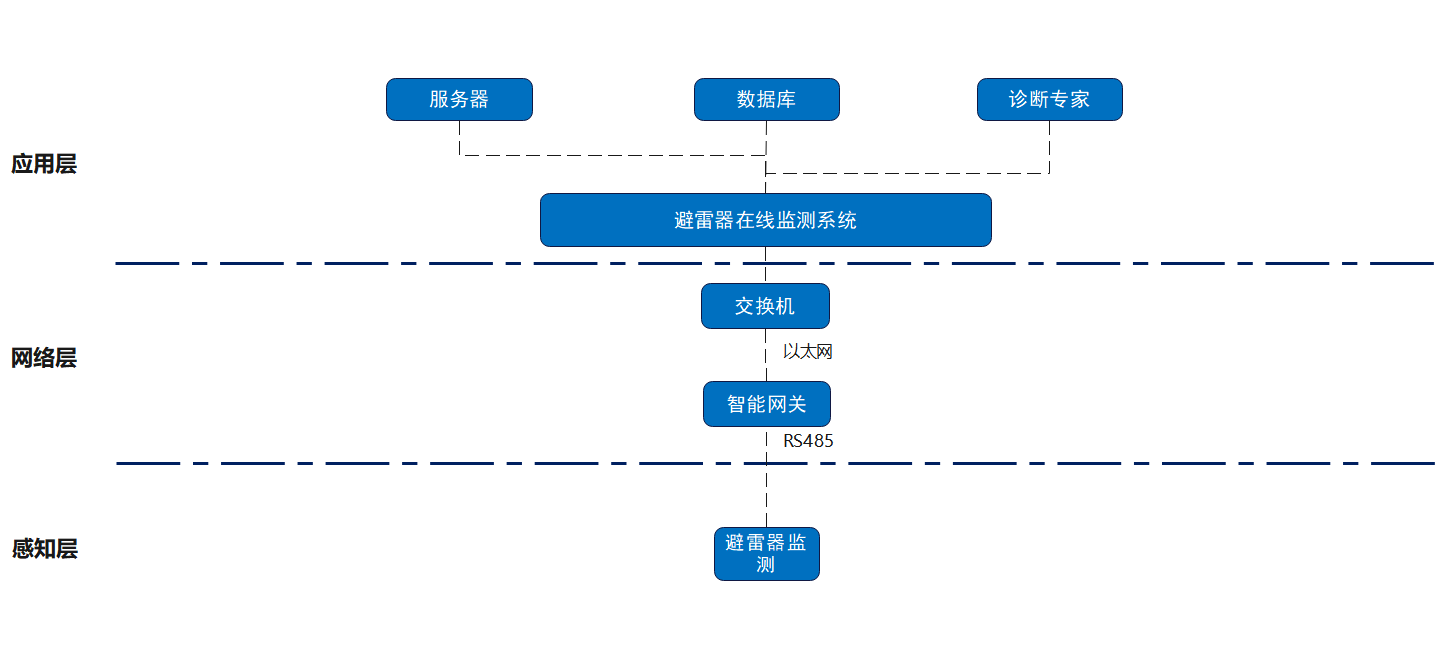

本方案分为三层，即感知层、网络层和应用层。其中感知层通过各种智能化传感器实现数据的采集和汇聚，网络层通过RS485、以太网、4G、Lora等物联网通信技术实现数据的回传，应用层实现各种基本功能和高级功能的应用。

三、功能介绍

避雷器综合在线监测单元由一台综合监测主机，多台避雷器在线监测装置和母线电压监测装置组成，主要用于实时监测避雷器的工作状况，监测参数包括全电流、阻性电流和动作次数等。实时跟踪各监测单元的分析结果，对数据进行综合分析处理和评估诊断。

避雷器综合监测单元提供两路RS485现场总线，每路现场总线可接入32台在线监测装置。每台避雷器在线监测装置配置3只传感器，可同时监测ABC三相避雷器的运行状况。

功能特点

1) 高精度实时检测：采用高精度有源零磁通穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量；

2) 分布式测量：采用分布式测量结构，即就地测量和处理，数字信号上传，抗干扰性能优越；

3) 新算法：采用动态相量补偿算法，实现高精度测量信号分析；

4) 带电安装：可带电安装，即不需要主设备停电安装，方便、快捷的接入系统。

5) 有效的诊断分析功能。

技术参数
