高压开关柜荧光光纤测温解决方案

栏目:荧光光纤传感系统解决方案 发布时间:2021-11-19

一、现状分析

开关柜作为非常重要的电气设备,有些焊点与接头位于不便触及的里端,不能及时发现潜藏的隐患,这又给运维生产人员带来了极大的不便,例如电缆接头及高压断路器触头。电缆接头及低压高压断路器触头长期处于大电流工作状态中,因表面氧化、腐蚀、紧固螺栓松动等因素造成接触电阻增大,接触面老化或绝缘层损伤等会引起接头处温度升高,再加上处理故障、技改、定检、停电检修等工作需要对开关柜及高压断路器进行停送电操作,增加了断路器分合闸操作次数,从而严重影响了断路器的使用寿命,这会导致断路器动静触头发生拉弧、发热等现象发生,极易引发故障。并且这种变化是从轻微到严重发展的,长期如此会加速设备线路等的老化,引起设备的绝缘性能下降,严重的还能触发电弧短路,引起重大的电力事故。

如果能在发展阶段提前监测到,将会避免事故的发生。因此,对开关柜及箱变关键部位温度进行实时监测预警尤为重要,可以提前发现和排除安全隐患,保障电气设备的安全运行及提高运维人员的检修效率,同时降低运维成本。

二、特点优势

(1)光纤本身具有电磁绝缘性,不受电磁干扰

(2)无源实时监测

(3)体积小,重量轻

(4)灵敏度高,使用寿命长

(5)数据可实时回传后台,实现在线监测,减少运维成本

三、具体方案

3.1安装方案

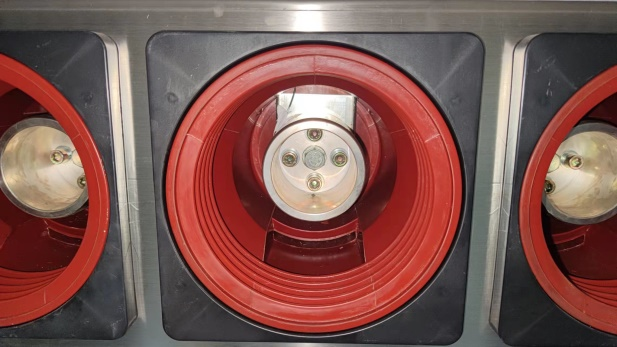

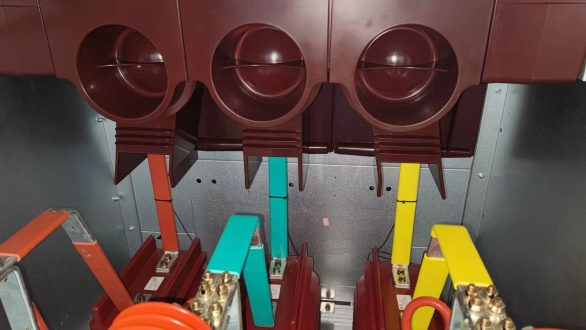

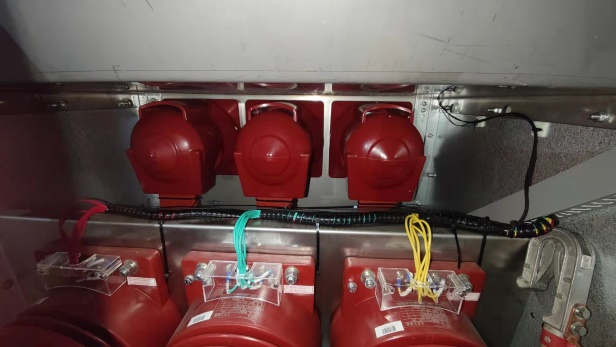

测温主机安装于二次仪表室,通过背部卡扣固定于标准导轨上,测温光纤从主机引出,穿过背板进入泄压通道,再穿过背板进入母线室,到达各测温点,沿途使用扎带固定。

619761cb3292a.png  619761d81d412.png  619761d83097b.png

619761fa0350e.png  61976342cf7cd.png   61976342e1edb.png


常见测温点位(6点测温为例)

序号

名称

通道

测温位置

1

1#主电源进线柜

CH1

断路器进线静触头A

CH2

断路器进线静触头B

CH3

断路器进线静触头C

CH4

断路器出线静触头A

CH5

断路器出线静触头B

CH6

断路器出线静触头C

2

XX

CH1

断路器进线静触头A

CH2

断路器进线静触头B

CH3

断路器进线静触头C

CH4

断路器出线静触头A

CH5

断路器出线静触头B

CH6

断路器出线静触头C


3.2后台监控

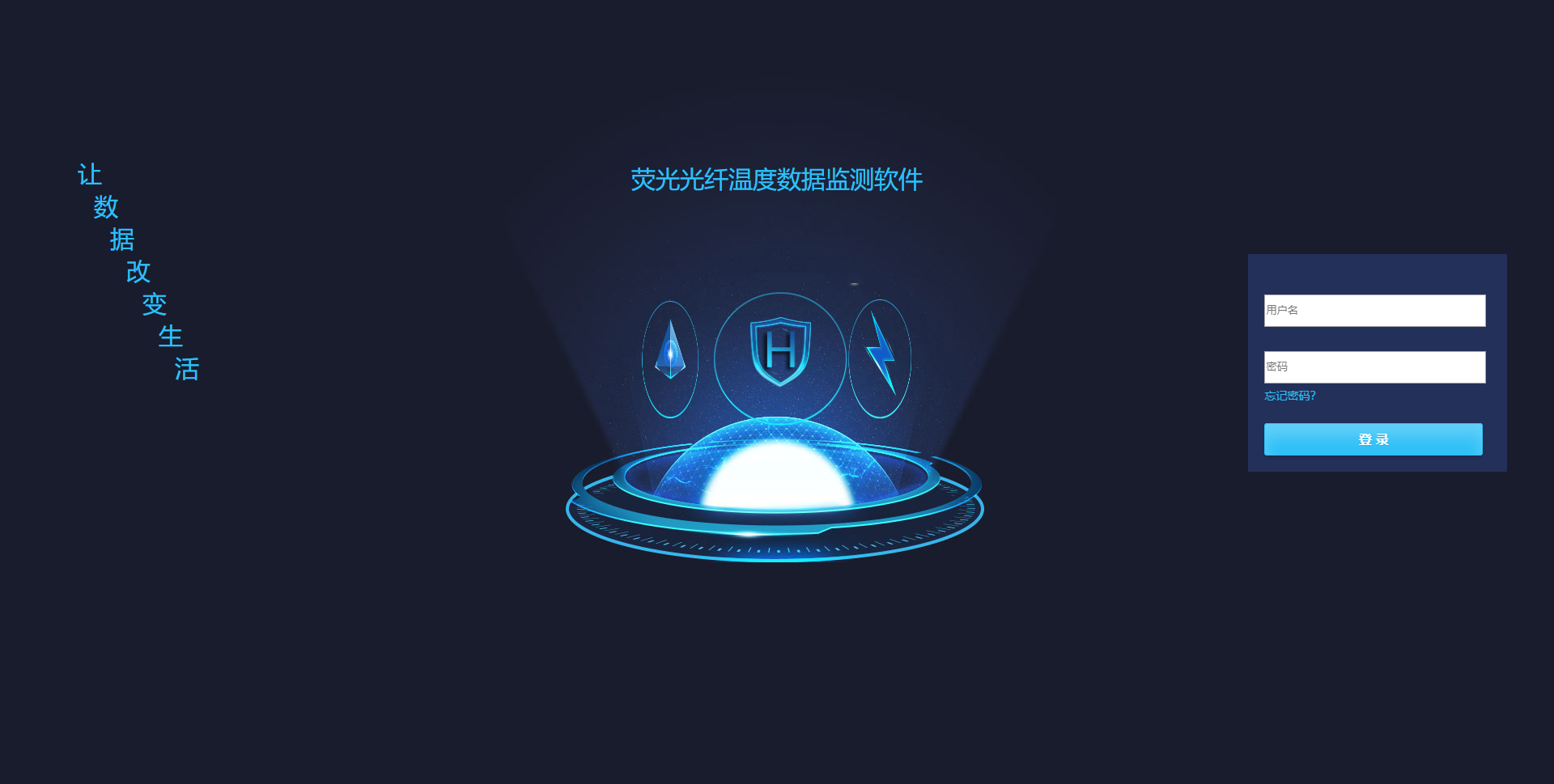

1)和其光电HQ-TDMS后台监控系统

和其光电自主研发的后台监控系统,具有数据解析、存储、并利用曲线、图表和矢量图等方式进行数据展示和分析。为便于用户使用,在上述基本功能之外,该软件还具备设备管理、用户管理和参数设置等功能。

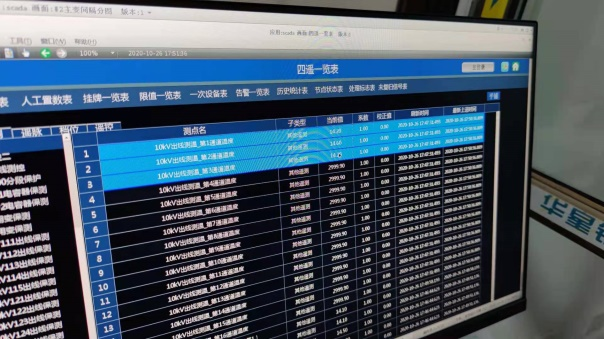

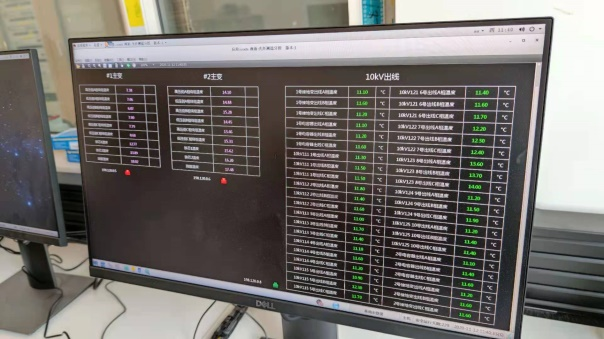

(2)可接入综自监控系统

设备支持MODBUS、IEC 61850(需选配专用协议转换器)通信协议,开放温度点表。

    6197644d0cdb0.png   6197650d7f03c.png
